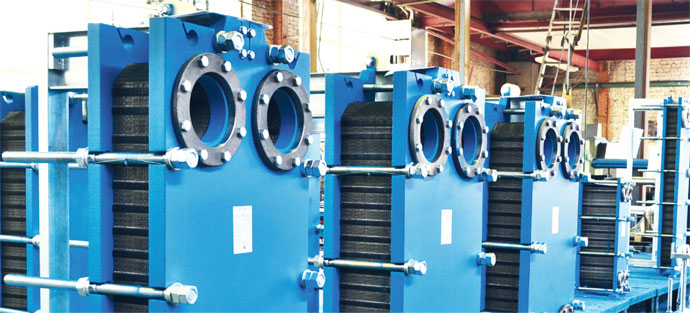

Разборные
пластинчатые теплообменники

Купить разборные теплообменники ЭТРА по оптимальным ценам с доставкой в любой регион России и стран СНГ.
Для расчета теплообменника необходимо заполнить опросный лист или выслать техническую спецификацию (технический расчет).
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru


Тип разборного пластинчатого теплообменника ЭТРА ДУ порта, мм Поверхность теплообмена, м2 Масса, кг
ЭТ-004 32 0,12 – 5,52 23 – 55
ЭТ-004c 32 0,12 – 5,5 35 – 80
ЭТ-004c - моноблок 32 0,78 – 5,5 42 – 80
ЭТ-005 32 0,15 – 5,4 35 – 60
ЭТ-008 32 0,24 – 11,0 40 – 100
ЭТ-008- моноблок 32 0,24 – 8,6 45 – 85
ЭТ-008с 32 0,24 – 11 52 – 120
ЭТ-009 32 0,3 – 9,7 55 – 95
ЭТ-007с 50 0,21 – 17,4 75 – 260
ЭТ-010 50 0,3 – 25 85 – 315
ЭТ-014с 50 0,4 – 34,7 110 – 385
ЭТ-014c-моноблок 50 0,5 – 30,1 155 – 340
ЭТ-016 50 0,5 – 39,7 110 – 405
ЭТ-016 - моноблок 50 0,5 – 30,1 155 – 340
ЭТ-020с 50 0,6 – 49,6 130 – 460
ЭТ-022 50 0,66 – 54,6 130 – 480
ЭТ-019c 65 0,85 – 42,2 202 – 520
ЭТ-019 80 0,57 – 96,5 245 – 96,5
ЭТ-0205 100 0,63 – 106,7 300 – 1305
ЭТ-021с 100 0,6 – 106,7 295 – 735
ЭТ-022с 100 0,7 – 111,8 295 – 1150
ЭТ-031 100 0,9 – 157,5 355 – 1415
ЭТ-031 - моноблок 100 0,9 – 129,6 415 – 1240
ЭТ-040 100 1,2 – 203,2 435 – 1795
ЭТ-047с 100 1,4 – 238,8 510 – 1715
ЭТ-050 100 1,5 – 254 525 – 2025
ЭТ-050- моноблок 100 1,5 – 225 605 – 1860
ЭТ-0411 150 1,2 – 245,2 675 – 2620
ЭТ-0412 150 1,3 – 251,2 675 – 2600
ЭТ-041с 150 1,2 – 245,2 565 – 2300
ЭТ-042с 150 1,3 – 175,6 565 – 1895
ЭТ-060 150 1,8 – 358,8 895 – 3395
ЭТ-062 150 1,9 – 370,8 855 – 3340
ЭТ-062c 150 1,9 – 370,8 765 – 3090
ЭТ-080 150 2,4 – 278,4 1040 – 4050
ЭТ-082 150 2,5 – 490,4 1040 – 4020
ЭТ-086c 150 2,6 – 514,3 970 – 3810
ЭТ-0405 200 1,2 – 183,7 950 – 2480
ЭТ-043c 200 1,3 – 192,6 945 – 2930
ЭТ-065c 200 2,0 – 383,5 1215 – 4470
ЭТ-070 200 2,1 – 313,6 1215 – 3295
ЭТ-100 200 3 – 448 1490 – 4255
ЭТ-100с 200 3 – 528 1490 - 5400
ЭТ-130 200 3,9 – 582,4 1770 – 5110
ЭТ-130с 200 3,9 – 582,4 1775 – 5830
ЭТ-152с 200 4,6 – 861,0 1970 – 6500
ЭТ-220с 200 6,6 – 985,6 2640 – 7785
ЭТ-081 300 2,4 – 484,4 2005 – 6290
ЭТ-081с 300 2,4 – 484,4 2005 – 6140
ЭТ-120 300 3,6 – 717,6 2390 – 7660
ЭТ-121с 300 3,6 – 717,6 2385 – 8285
ЭТ-123c 300 7,1 – 426 1820 – 5925
ЭТ-160 300 4,8 – 956,8 2835 – 9330
ЭТ-188с 300 5,7 – 1240,4 3110 – 11410
ЭТ-190 300 5,7 – 1136,2 3400 – 10720
ЭТ-160c 300 25,3 – 759 4490 – 10840
ЭТ-251с 300 7,5 – 1501 3710 – 15050
ЭТ-145с 400 4,35 – 867,1 3550 – 11525
ЭТ-210с 400 6,3 – 1255,8 4315 – 14270
ЭТ-151 450 4,5 – 897 4850 – 13555
ЭТ-201 450 6 – 1196 5735 – 17250
ЭТ-301 450 9 – 1794 7370 – 23540
ЭТ-150 500 4,5 – 897 4755 – 12675
ЭТ-200 500 6 – 1196 5560 – 15220
ЭТ-201с 500 6 – 1196 5625 – 13700
ЭТ-250 500 7,5 – 1495 6475 – 17735
ЭТ-300 500 9 – 1794 7270 – 19530



Разборный пластинчатый теплообменник, который еще не так давно считался новейшей разработкой, на данный момент нашел самое широкое применение во многих отраслях экономики - во многих процессах, где требуется передача тепла, нагрев или охлаждение различных сред:
  • теплоснабжение и горячее водоснабжение;
  • нефтепереработка и нефтехимия;
  • пищевая отрасль: сахарное, спиртовое, молочное производство и т.д.;
  • большая энергетика и промышленность;
  • другие отрасли промышленности, в которых используются процессы теплообмена.
Такую популярность разборный пластинчатый теплообменник (РПТО) заслужил не зря: его отличает масса преимуществ.

10 преимуществ разборных пластинчатых теплообменников (РПТО)

1. Компактность

По сравнению с популярными ранее кожухотрубными теплообменниками, у пластинчатых коэффициент теплопередачи выше в несколько раз, и они гораздо более компактны. При эквивалентной мощности габариты пластинчатого будут меньше в несколько раз.

2. Простота монтажа

Благодаря отличным массогабаритным характеристикам, а также подключению с одной стороны, пластинчатые теплообменники значительно упрощают процесс и снижают стоимость монтажа. Все чаще использование пластинчатых ТО является единственно возможным вариантом – к примеру, в стремительно набирающих популярность индивидуальных тепловых пунктах (ИТП).

3. Быстрый выход на расчетные параметры

Для пластинчатого теплообменника характерен очень небольшой объем жидкости в рабочих каналах, что обеспечивает исключительно быстрый выход на рабочие параметры.


4. Возможность визуального контроля

Специфика конструкции РПТО обеспечивает 100% визуальный контроль теплообменной поверхности. Поэтому внешние течи легко определяются при осмотре. Что касается внутренних течей, при условии квалифицированного и своевременного обслуживания вероятность возникновения межконтурной течи сведена к минимуму.

5. Минимальные простои

При обнаружении дефектного канала, подлежащего замене, две пластины могут быть в любое время изъяты из общего пакета. При этом можно продолжить эксплуатацию ТО до момента поставки новых пластин. Потери в теплосъеме при этом будут пренебрежительно малы.

6. Минимальные потери тепла

У пластинчатого теплообменника отсутствуют как таковые внешние теплопередающие поверхности.

7. Высокая стойкость к циклическим нагрузкам и вибрации

В конструкции разборного пластинчатого теплообменника отсутствуют сварные швы, а каналы уплотнены резиновыми прокладками, которые выступают в роли демпферов при изменении давления, а также при термических расширениях и сжатиях пластин. Поэтому пластинчатый теплообменник очень устойчив к вибрациям и перепадам температур и давления.

8. Свойство самоочистки

Высокая скорость движения и турбулентность потока теплоносителя в каналах РПТО, а также отсутствие застойных зон препятствует образованию отложений на теплообменных поверхностях. Обычно для защиты теплообменника достаточно установки механического фильтра, препятствующего попаданию крупных частиц.

9. Возможность механической очистки

Химическая очистка не всегда способна восстановить поверхность теплообмена. В случае с разборными теплообменниками возможно выполнить полную механическую очистку, полностью восстановив агрегат.

10. Индивидуальный расчет

Специальная программа позволяет подобрать оптимальное количество пластин и их типоразмер, с учетом исходных данных о температурном и гидравлическом режиме эксплуатации.

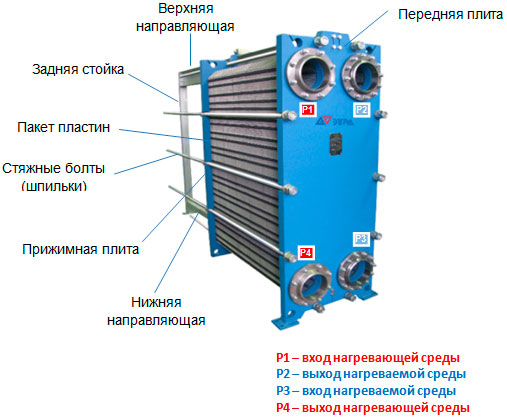

Конструкция разборного пластинчатого теплообменника


Конструкция является полностью разборной, что позволяет увеличивать мощность теплообменника, а также, при необходимости, проводить полную очистку агрегата. Тип и количество пластин определяется расчетным методом с помощью специальной инженерной программы. Пластины теплообменника оснащены уплотнительными прокладками, обеспечивающими необходимую герметичность и препятствующими смешению сред.

Компания «ЭТРА» выпускает разборные пластинчатые теплообменники серии ЭТ с ДУ от 32 до 500 мм. Теплообменник «ЭТРА» предназначен для работы при максимальном давлении до 2, 5 Мпа (25 бар) и температуре от -30°С до +180°С.
«ЭТРА» предлагает три стандартных ряда теплообменников по давлению:
  • 1,0 МПа;
  • 1,6 МПа;
  • 2,5МПа.
  • Максимальный расход теплоносителя: 3000 м3/час
  • Максимальная поверхность теплообмена: 1500 м2

В зависимости от условий работы и типов сред в теплообменниках «ЭТРА» используются пластины и прокладки из различных материалов.

Материал прокладок:
  • EPDM (Этиленпропиленовый каучук. Применение: вода-вода, коммунальная энергетика, тепловые сети, температура - до 150°),
  • Nitrile (Нитрил. Отличается высокой маслостойкостью. Применение: химия, нефтехимия, пищевая промышленность, температуры - до 130°),
  • Viton (Витон, фторкаучук, высокая температурная стойкость, устойчивость к агрессивным средам, в том числе к маслам и углеводородам. Применение: тяжелая химия, кислоты, щелочи, температуры - до 180°)

Материал пластин:
  • AISI 304,
  • AISI 316,
  • SMO 254,
  • Titanium,
  • Hastelloy C-276.

Пластинчатые теплообменники «ЭТРА» серии ЭТ имеют следующее обозначение:

ЭТ – ХХХХ-ХХ-ХХХ
  • где ХХХХ — цифровой код, указывающий на модель используемой пластины;
  • ХХ — цифры, указывающие значение расчетного давления теплообменника, кгc/см2;
  • ХХХ — цифры, обозначающие количество пластин в теплообменнике.
  • Пример записи обозначения при заказе и в технической документации:
  • ЭТ-081-10-103

Пояснение: Аппарат теплообменный пластинчатый разборный серии ЭТ с типом пластин 081 с 103 пластинами, на расчетное давление 10 кгc/см2.
