Теплообменник Ридан НН №08 Ду 32

Макс. расход 13 куб.м./час

Макс. площадь теплообмена 7,39 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 32 мм

Заказать расчет теплообменника

Теплообменник Ридан НН №08 ДУ 32 – устройство от отечественного производителя, компании ЗАО «Ридан», предназначенное для обмена жидкостями или газами в системах теплоснабжения. Отличительные черты данного теплообменника: высокое качество сборки, надежность и стабильность в работе, долговечность и, что немаловажно для современного потребителя, доступная цена.

Установка типа РИДАН НН модели №08 ДУ 32 зарекомендовала себя высокой устойчивостью к рабочим вибрациям и гидроударам, которые возможны в процессе эксплуатации. Также данный теплообменник дает возможность регулировать мощность рабочего блока. Кроме того, производитель с полной ответственностью отнесся к долговечности и использовал при создании теплообменника качественные и надежные материалы не только для всей конструкции, но и для наиболее изнашиваемых деталей.

Технические характеристики теплообменника Ридан НН №08 Ду 32

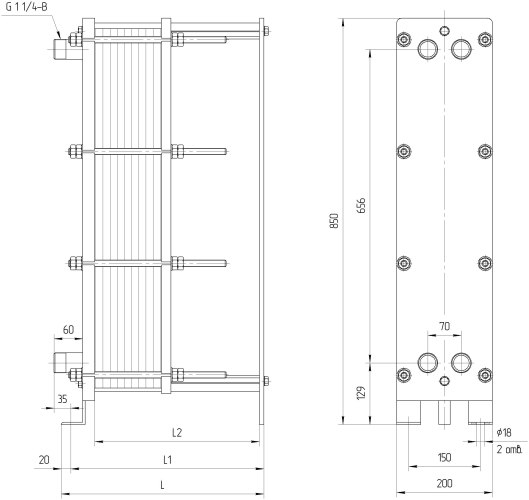

Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг. 2D чертеж 3D модель
L L1 L2 размер кол-во, шт.

Расчетное давление 1,0 МПа (10 кгс/см2) и 1,6 МПа (16 кгс/см2)

НН№08
общепромышленное/ специальное исполнение
1 323 303 250 М16 8 5-34 75 скачать скачать
2 403 383 330 35-52 84 скачать скачать
3 573 553 500 53-90 105 скачать скачать

Для удобства монтажа, теплообменники НН№08 могут комплектоваться фитингами под приварку (дополнительная опция)

  • рабочая температура начинается с –30 и допускается до уровня +200 °С;
  • максимальное рабочее давление около 25 бар;
  • используемые материал прокладок - Nitrile, EPDM, Silicone, Viton;
  • материал пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276;
  • тип среды: вода - вода;
  • мощность ккал/ч 270900;
  • температура на входе греющая среда 115 °С, нагреваемая среда 50 °С;
  • температура на выходе греющая среда 60 °С, нагреваемая среда 90 °С;
  • количество пластин - 46 шт.
