ТЕПЛООБМЕННИКИ:
Теплообменник Ридан HH №113 Ду 250 | |
Макс. расход 1000 куб.м./час Макс. площадь теплообмена 734,50 кв.м. Давление 25 бар. Соединение фланцевое: диаметр Dу 250 мм |
Теплообменник Ридан НН №113 ДУ 250 – это высококачественный и стабильный в работе теплообменник от отечественного производителя. Отличается высокими показателями относительно качества, надежности, долговечности, износостойкости, стабильности и доступности. Он неприхотлив в эксплуатации и не требует много времени и средств на обслуживание и ремонт, так как поломки в данном случае редкие явления.
Технические характеристики теплообменника Ридан HH №113 Ду 250
Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | 2D чертеж | 3D модель | |||
L | L1 | L2 | размер | кол-во, шт. | ||||||
Расчетное давление 1,0 МПа (10 кгс/см2) |
||||||||||
НН№113 общепромышленное/ специальное исполнение |
1 | 835 | 775 | 600 | М36 | 12 | 11-36 | 1950 | скачать | скачать |
2 | 1235 | 1175 | 1000 | 37-107 | 2370 | скачать | скачать | |||
3 | 1535 | 1475 | 1300 | 108-163 | 2720 | скачать | скачать | |||
4 | 1735 | 1675 | 1500 | 164-198 | 2950 | скачать | скачать | |||
5 | 2235 | 2175 | 2000 | 199-289 | 3510 | скачать | скачать | |||
6 | 2735 | 2675 | 2500 | 290-380 | 4090 | скачать | скачать | |||
7 | 3235 | 3175 | 3000 | 381-470 | 4660 | скачать | скачать | |||
8 | 4235 | 4175 | 4000 | 471-652 | 5860 | скачать | скачать | |||
Расчетное давление 1,6 МПа (16 кгс/см2) |
||||||||||
НН№113 общепромышленное/ специальное исполнение |
1 | 845 | 785 | 600 | М36 | 12 | 11-34 | 2270 | скачать | скачать |
2 | 1245 | 1185 | 1000 | 35-105 | 2780 | скачать | скачать | |||
3 | 1545 | 1485 | 1300 | 106-161 | 3200 | скачать | скачать | |||
4 | 1745 | 1685 | 1500 | 162-196 | 3470 | скачать | скачать | |||
5 | 2245 | 2185 | 2000 | 197-287 | 4140 | скачать | скачать | |||
6 | 2745 | 2685 | 2500 | 288-378 | 4830 | скачать | скачать | |||
7 | 3245 | 3185 | 3000 | 379-469 | 5520 | скачать | скачать | |||
8 | 4245 | 4185 | 4000 | 470-650 | 6920 | скачать | скачать |

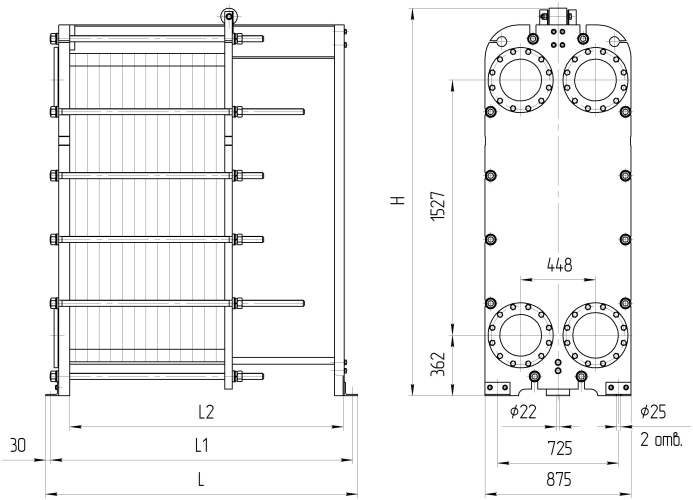

Размер H: рамы №1-№7 — 2319 мм, рама №8 — 2416 мм (для расчетного давления 1,0 и 1,6 МПа).
- рабочая температура начинается с –30 и допускается до уровня +200 °С;
- максимальное рабочее давление около 25 бар;
- используемые материал прокладок - Nitrile, EPDM, Silicone, Viton;
- материал пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
Все показатели модели Ридан НН 113 ДУ 250 говорят о том, что за столь низкую цену можно приобрести действительно качественный теплообменник, который ни в чем не будет уступать импортным аналогам.
