Теплообменник Ридан HH №130 Ду 200 | |
Макс. расход 650 куб.м./час Макс. площадь теплообмена 884,45 кв.м. Давление 25 бар. Соединение фланцевое: диаметр Dу 200 мм |
Ридан HH №130 ДУ 200 – это инновационная модель теплообменника, которая отличается высокой степенью надежности и производительности. При эксплуатации он не доставляет серьезных проблем, не требует регулярных наблюдений и осмотров, что позволяет ощутимо экономить на обслуживании. Поэтому данная установка является выгодным приобретение, так как низкая цена – одно из главных достоинств теплообменника.
Теплообменник Ридан HH №130 ДУ 200 может работать с жидкими теплоносителями, при рабочей температуре не превышающей +200°С и давлении в 25 бар.
Технические характеристики теплообменника Ридан HH №130 Ду 200

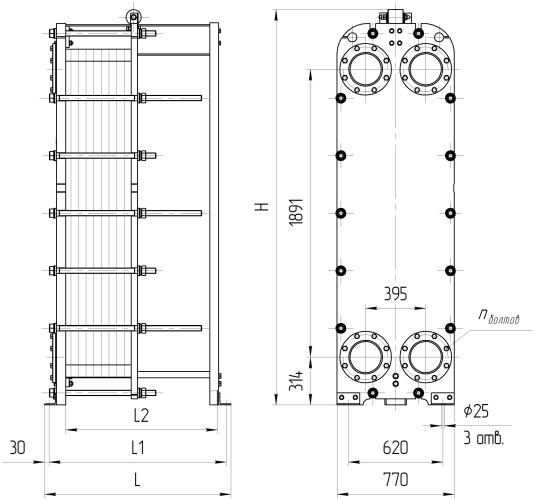

Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | 2D чертеж | 3D модель | |||
L | L1 | L2 | размер | кол-во, шт. | ||||||
Расчетное давление 1,0 МПа (10 кгс/см2) |
||||||||||
НН№130 общепромышленное/ специальное исполнение |
1 | 825 | 765 | 600 | М36 | 14 | 11-66 | 1900 | ||
2 | 1225 | 1165 | 1000 | 67-139 | 2310 | |||||
3 | 1525 | 1465 | 1300 | 140-193 | 2630 | |||||
4 | 1725 | 1665 | 1500 | 194-230 | 2860 | |||||
5 | 2225 | 2165 | 2000 | 231-320 | 3380 | |||||
6 | 2725 | 2665 | 2500 | 321-411 | 3930 | |||||
7 | 3225 | 3165 | 3000 | 412-502 | 4470 | |||||
8 | 4225 | 4165 | 4000 | 503-684 | 5600 | |||||
Расчетное давление 1,6 МПа (16 кгс/см2) |
||||||||||
НН№130 общепромышленное/ специальное исполнение |
1 | 835 | 775 | 600 | М36 | 14 | 11-64 | 2390 | ||
2 | 1235 | 1175 | 1000 | 65-131 | 2830 | |||||
3 | 1535 | 1475 | 1300 | 132-184 | 3200 | |||||
4 | 1735 | 1675 | 1500 | 185-220 | 3460 | |||||
5 | 2235 | 2175 | 2000 | 221-309 | 4060 | |||||
6 | 2735 | 2675 | 2500 | 310-398 | 4690 | |||||
7 | 3235 | 3175 | 3000 | 399-488 | 5320 | |||||
8 | 4235 | 4175 | 4000 | 489-667 | 6610 |
Размер H: рамы №1-№7 — 2597 мм, рама №8 — 2697 мм (для расчетного давления 1,0 и 1,6 МПа).
Количество болтов у фланца: 1,0 МПа — 8 шт., 1,6 МПа — 12 шт.
- рабочая температура начинается с –30 и допускается до уровня +200 °С;
- максимальное рабочее давление около 25 бар;
- используемые материал прокладок - Nitrile, EPDM, Silicone, Viton;
- материал пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
Данная установка хорошо переносит вибрации и гидроудары. Кроме того, агрегат не подвергается коррозии, за счет коррозионностойкого материала. Все прокладки в теплообменники обеспечивают отличные показатели износостойкости. А также стоит заметить, что Ридан HH №130 ДУ 200 не боится загрязнений и поэтому агрегат прост в эксплуатации.
