Теплообменник Ридан HH №145 Ду 400 | |
Макс. расход 2500 куб.м./час Макс. площадь теплообмена 1344,15 кв.м. Давление 25 бар. Соединение фланцевое: диаметр Dу 400 мм |
Теплообменник Ридан HH №145 ДУ 400 – это отопительная установка, предназначенная для работы с жидкими и газообразными теплоносителями. Основное отличие данной модели заключаются в высоком качестве и надежности материалов, из которой изготовлены все ее детали и элементы. Она стойко переносит гидроудары и вибрации. Адекватно работает даже в случае незначительных загрязнений в виде осадков от теплоносителя или возможной накипи.
Из характеристик стоит выделить рабочую температуру, которая минимально может быть -30°С и максимально +200°С и давление – 25 бар (макс.).
Технические характеристики теплообменника Ридан HH №145 Ду 400
Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | 2D чертеж | 3D модель | |||
L | L1 | L2 | размер | кол-во, шт. | ||||||
Расчетное давление 1,0 МПа (10 кгс/см2) |
||||||||||
НН№145 общепромышленное/ специальное исполнение |
1 | 1350 | 1200 | 1000 | М36 | 18 | 11-95 | 4330 | ||
2 | 1850 | 1700 | 1500 | 96-179 | 5220 | |||||
3 | 2350 | 2200 | 2000 | 180-262 | 6070 | |||||
4 | 2850 | 2700 | 2500 | 263-345 | 7000 | |||||
5 | 3350 | 3200 | 3000 | 346-429 | 7910 | |||||
6 | 4350 | 4200 | 4000 | 430-595 | 9640 | |||||
7 | 5375 | 5225 | 5000 | 596-762 | 11630 | |||||
8 | 6375 | 6225 | 6000 | 763-929 | 13610 | |||||
Расчетное давление 1,6 МПа (16 кгс/см2) |
||||||||||
НН№145 общепромышленное/ специальное исполнение |
1 | 1370 | 1220 | 1000 | М36 | 20 | 11-93 | 4860 | ||
2 | 1870 | 1720 | 1500 | 94-176 | 5760 | |||||
3 | 2370 | 2220 | 2000 | 177-254 | 6610 | |||||
4 | 2870 | 2720 | 2500 | 255-336 | 7550 | |||||
5 | 3370 | 3220 | 3000 | 337-418 | 8470 | |||||
6 | 4370 | 4220 | 4000 | 419-582 | 10210 | |||||
7 | 5395 | 5245 | 5000 | 583-746 | 12210 | |||||
8 | 6395 | 6245 | 6000 | 747-926 | 14210 |

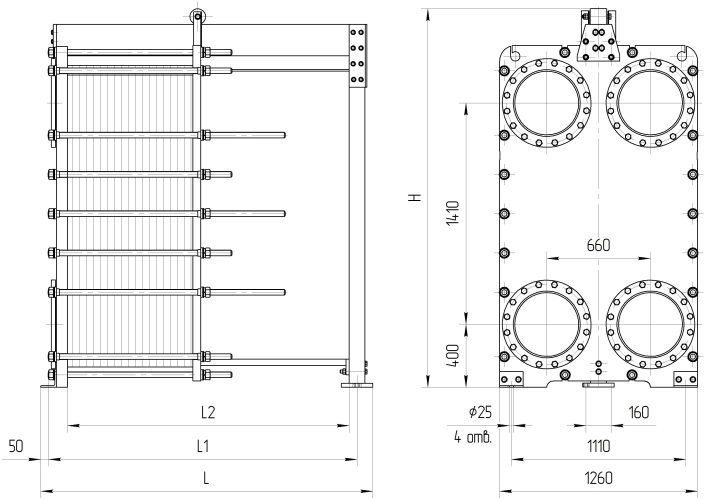

Размер H: рамы №1-№3 — 2410 мм, рамы №4-№6 — 2510 мм, рамы №7-№8 — 2710 мм (для расчетного давления 1,0 и 1,6 МПа).
- рабочая температура начинается с –30 и допускается до уровня +200 °С;
- максимальное рабочее давление около 25 бар;
- используемые материал прокладок - Nitrile, EPDM, Silicone, Viton;
- материал пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
Все прокладки, присутствующие в конструкции износостойки и могут служить довольно продолжительное время без их замены. А это идеальная возможность сэкономить на обслуживании.
Также необходимо знать, что основными элементами теплообменников Ридан HH №145 ДУ 400 являются пластины, от которых собственно и идет все тепло. Изготавливаются они исключительно из коррозионностойких материалов.
