Теплообменник Ридан HH №210 Ду 400 | |
Макс. расход 2500 куб.м./час Макс. площадь теплообмена 2044,03 кв.м. Давление 25 бар. Соединение фланцевое: диаметр Dу 400 мм |
Теплообменник Ридан HH №210 ДУ 400 – это специальная эффективная установка, которая является частью отопительной системы и работает с жидкими или газообразными средами (теплоносителями). Может применяться в промышленных, бытовых, производственных и общественных помещениях различной площади. Не боится различного рода мелких загрязнений в теплоносителе.
Из основных характеристики стоит отметить рабочую температуру – мин. – 30°С макс. 200°С, а также максимальное давление равное 25 бар.
В качестве материала для производства теплообменника HH №210 ДУ 400 использовалась нержавеющая сталь и силикон для прокладок.
Технические характеристики теплообменника Ридан HH №210 Ду 400
Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | 2D чертеж | 3D модель | |||
L | L1 | L2 | размер | кол-во, шт. | ||||||
Расчетное давление 1,0 МПа (10 кгс/см2) |
||||||||||
НН№210 общепромышленное/ специальное исполнение |
1 | 1285 | 1205 | 1000 | М36 | 18 | 11-95 | 5050 | ||
2 | 1785 | 1705 | 1500 | 96-179 | 5910 | |||||
3 | 2285 | 2205 | 2000 | 180-262 | 6750 | |||||
4 | 2785 | 2705 | 2500 | 263-345 | 7600 | |||||
5 | 3350 | 3200 | 3000 | 346-429 | 8630 | |||||
6 | 4350 | 4200 | 4000 | 430-595 | 10330 | |||||
7 | 5375 | 5225 | 5000 | 596-762 | 12360 | |||||
8 | 6375 | 6225 | 6000 | 763-929 | 14170 |
Размер H: рамы №1-№4 — 2800 мм, рамы №5-№6 — 3000 мм, рамы №7-№8 — 3200 мм.

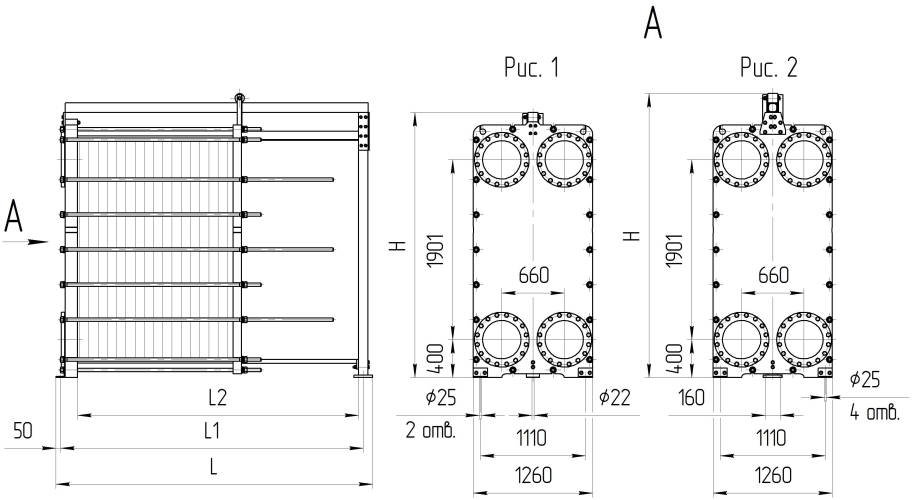

Рис. 1 — рамы №1-№4, Рис. 2 — рамы №5-№8.
- рабочая температура начинается с –30 и допускается до уровня +200 °С;
- максимальное рабочее давление около 25 бар;
- используемые материал прокладок - Nitrile, EPDM, Silicone, Viton;
- материал пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
Не поддается коррозии. Исправно работает при гидроударах и вибрациях. Неприхотлив в эксплуатации и не требует постоянного наблюдения. Есть возможность регулировать мощность блока. Прост при монтаже. Может с легкостью разбираться. Компактен и надежен.
