Теплообменник Ридан НН №42 Ду 150 | |
Макс. расход 350 куб.м./час Макс. площадь теплообмена 176,18 кв.м. Давление 25 бар. Соединение фланцевое: диаметр Dу 150 мм |
Теплообменник Ридан НН №42 ДУ 150-10 – инновационная пластинчатая установка, предназначенная для обмена жидкостями или газами в современных промышленных и бытовых системах отопления. Уже сегодня установки подобного рода успели с положительной стороны показать себя на рынке отопительных приборов и тем самым повысить уважение к отечественному производителю.
Работает теплообменник с теплоносителями с температурой от -30 до +200 градус. Это высокий показатель, так как одна такая установка способно обогреть практически любое промышленное или бытовое помещение.
Технические характеристики теплообменника Ридан НН №42 Ду 150

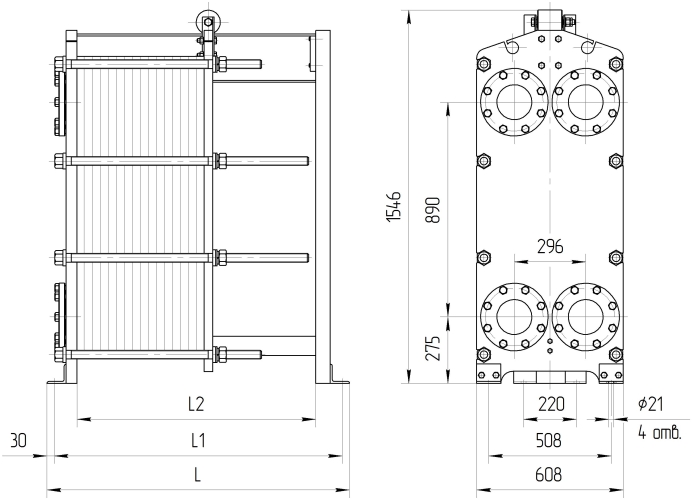

Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | 2D чертеж | 3D модель | |||
L | L1 | L2 | размер | кол-во, шт. | ||||||
Расчетное давление 1,0 МПа (10 кгс/см2) |
||||||||||
НН№42 общепромышленное/ специальное исполнение |
1 | 805 | 745 | 600 | М36 | 8 | 11-55 | 660 | скачать | скачать |
2 | 1205 | 1145 | 1000 | 56-93 | 765 | скачать | скачать | |||
3 | 1705 | 1645 | 1500 | 94-165 | 920 | скачать | скачать | |||
4 | 2205 | 2145 | 2000 | 166-240 | 1100 | скачать | скачать | |||
5 | 2705 | 2645 | 2500 | 241-312 | 1260 | скачать | скачать | |||
6 | 3205 | 3145 | 3000 | 313-385 | 1430 | скачать | скачать | |||
Расчетное давление 1,6 МПа (16 кгс/см2) |
||||||||||
НН№42 общепромышленное исполнение |
1 | 810 | 750 | 600 | М36 | 8 | 11-55 | 715 | скачать | скачать |
2 | 1210 | 1150 | 1000 | 56-93 | 830 | скачать | скачать | |||
3 | 1710 | 1650 | 1500 | 94-165 | 1020 | скачать | скачать | |||
4 | 2210 | 2150 | 2000 | 166-240 | 1220 | скачать | скачать | |||
5 | 2710 | 2650 | 2500 | 241-312 | 1410 | скачать | скачать | |||
6 | 3210 | 3150 | 3000 | 313-385 | 1610 | скачать | скачать | |||
НН№42 специальное исполнение |
1 | 815 | 755 | 600 | М36 | 8 | 11-55 | 770 | ||
2 | 1215 | 1155 | 1000 | 56-93 | 890 | |||||
3 | 1715 | 1655 | 1500 | 94-165 | 1080 | |||||
4 | 2215 | 2155 | 2000 | 166-240 | 1280 | |||||
5 | 2715 | 2655 | 2500 | 241-312 | 1470 | |||||
6 | 3215 | 3155 | 3000 | 313-385 | 1670 |
- рабочая температура начинается с –30 и допускается до уровня +200 °С;
- максимальное рабочее давление около 25 бар;
- используемые материал прокладок - Nitrile, EPDM, Silicone, Viton;
- материал пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276;
- тип среды: вода - вода;
- мощность ккал/ч 1647300;
- температура на входе греющая среда 85 °С, нагреваемая среда 5 °С;
- температура на выходе греющая среда 70 °С, нагреваемая среда 60 °С;
- количество пластин - 43 шт.
