ТЕПЛООБМЕННИКИ:
Теплообменник Ридан НН №62 Ду 150 | |
 |
Макс. расход 350 куб.м./час Макс. площадь теплообмена 328,44 кв.м. Давление 25 бар. Соединение фланцевое: диаметр Dу 150 мм |
Теплообменник Ридан (РИДАН) НН №62 ДУ 150 – это пластичная установка для отопления бытовых и производственных помещений от отечественного производителя ЗАО «Ридан», который сегодня занимает одно из лидирующих позиций на современном рынке отопительного оборудования. Данный теплообменник пользуется широким спросом среди потребителей, так как основные его достоинства это высокое качество материала, который использовали для изготовления установки, долговечность элементов, подверженных большему износу при эксплуатации (прокладки, уплотнители и прочее).
Данное отопительное оборудование работает с жидкой средой, рабочая температура которой не должна быть ниже -30°C и выше 200°C, и при максимальном давлении в 25 бар. Имеется возможность регулирования мощность теплообменника. Площадь теплообмена может составлять до 328,4 м2. Высокая устойчивость к вибрациям и гидравлическим ударам. Не требует регулярного обслуживания.
Технические характеристики теплообменника Ридан НН №62 Ду 150

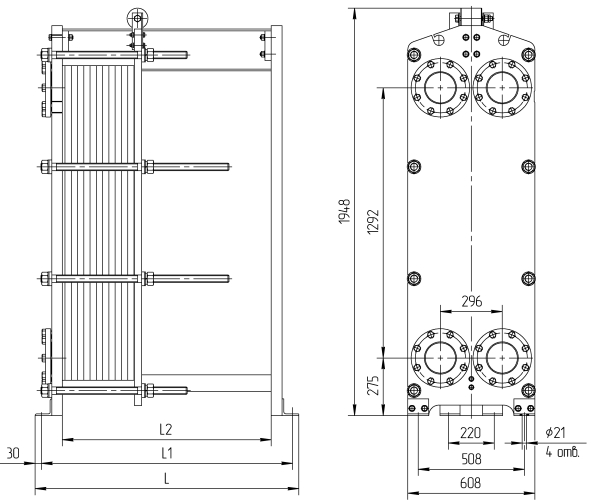

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | 2D чертеж | 3D модель | |||
| L | L1 | L2 | размер | кол-во, шт. | ||||||
Расчетное давление 1,0 МПа (10 кгс/см2) |
||||||||||
| НН№62 общепромышленное/ специальное исполнение |
1 | 810 | 750 | 600 | М36 | 8 | 11-68 | 920 | скачать | скачать |
| 2 | 1210 | 1150 | 1000 | 69-115 | 1060 | скачать | скачать | |||
| 3 | 1710 | 1650 | 1500 | 116-207 | 1310 | скачать | скачать | |||
| 4 | 2210 | 2150 | 2000 | 208-300 | 1560 | скачать | скачать | |||
| 5 | 2710 | 2650 | 2500 | 301-392 | 1820 | скачать | скачать | |||
| 6 | 3210 | 3150 | 3000 | 393-485 | 2070 | скачать | скачать | |||
Расчетное давление 1,6 МПа (16 кгс/см2) |
||||||||||
| НН№62 общепромышленное исполнение |
1 | 815 | 755 | 600 | М36 | 8 | 11-68 | 1000 | скачать | скачать |
| 2 | 1215 | 1155 | 1000 | 69-115 | 1170 | скачать | скачать | |||
| 3 | 1715 | 1655 | 1500 | 116-207 | 1460 | скачать | скачать | |||
| 4 | 2215 | 2155 | 2000 | 208-300 | 1770 | скачать | скачать | |||
| 5 | 2715 | 2655 | 2500 | 301-392 | 2070 | скачать | скачать | |||
| 6 | 3215 | 3155 | 3000 | 393-485 | 2380 | скачать | скачать | |||
| НН№62 специальное исполнение | 1 | 820 | 760 | 600 | М36 | 8 | 11-68 | 1080 | ||
| 2 | 1220 | 1160 | 1000 | 69-115 | 1250 | |||||
| 3 | 1720 | 1660 | 1500 | 116-207 | 1540 | |||||
| 4 | 2220 | 2160 | 2000 | 208-300 | 1850 | |||||
| 5 | 2720 | 2660 | 2500 | 301-392 | 2150 | |||||
| 6 | 3220 | 3160 | 3000 | 393-485 | 2460 | |||||
- рабочая температура начинается с –30 и допускается до уровня +200 °С;
- максимальное рабочее давление около 25 бар;
- используемые материал прокладок - Nitrile, EPDM, Silicone, Viton;
- материал пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
- тип среды: экосол 40 - вода
- мощность ккал/ч 412800
- температура на входе греющая среда 14 °С, нагреваемая среда 7 °С
- температура на выходе греющая среда 9 °С, нагреваемая среда 12 °С
- количество пластин - 164 шт
