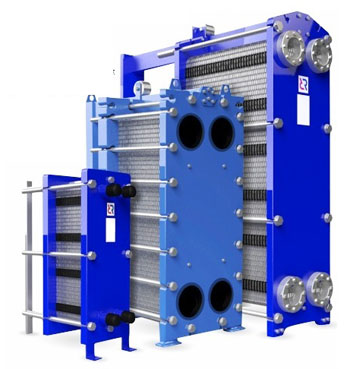

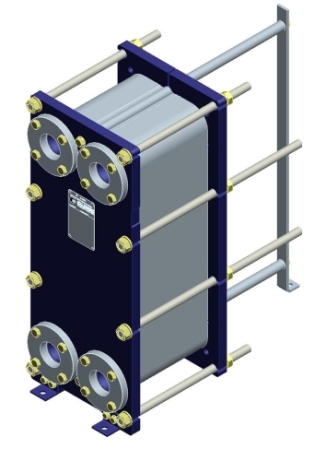

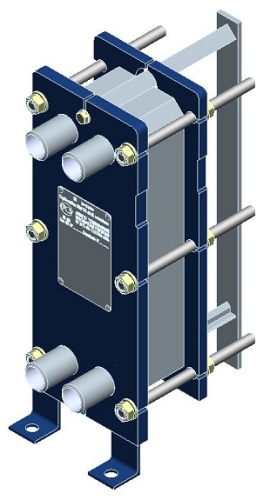

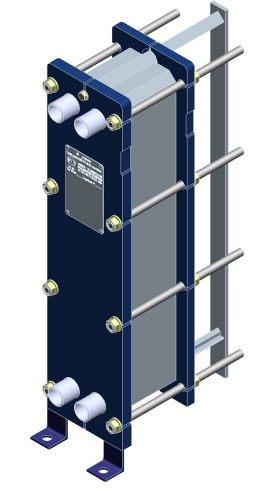

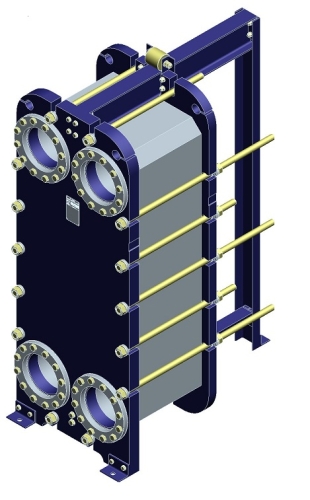

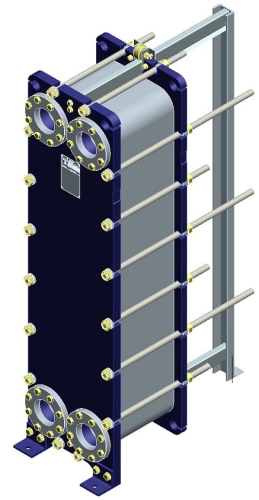

Разборные пластинчатые теплообменники

Предлагаем Вам заказать теплообменники RIDAN по оптимальным ценам с доставкой в любой регион России. Для расчета теплообменника необходимо заполнить опросный лист или выслать техническую спецификацию (технический расчет).
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru


Разборные пластинчатые теплообменники применяются для теплообмена между различными жидкими и газообразными средами. Компания «Ридан» является ведущим производителем разборных пластинчатых теплообменников в России. Специалисты «Ридан» осуществляют грамотный подбор оптимального теплообменного оборудования, производят расчет и оперативную поставку пластинчатых теплообменников Заказчикам во всех регионах страны.


Технические характеристики разборных пластинчатых теплообменников

Наименование показателя Значение (характеристика)
Рабочая температура,°С: от –30 до +200
Рабочее давление, бар: до 25
Материал прокладок:EPDM, Nitril, Viton
Материал пластин:AISI 304, AISI 316, SMO 254, Titan, Hastelloy C-276
Теплоноситель: вода, пар, этиленгликоль, масла, нефть, кислоты, пищевые жидкости, фреоны

Типоразмерный ряд разборных пластинчатых теплообменников



Теплообменник НН №04 Ду 32

Макс. расход 13 куб.м./час

Макс. площадь теплообмена 3,70 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 32 мм

Теплообменник НН №08 Ду 32

Макс. расход 13 куб.м./час

Макс. площадь теплообмена 7,39 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 32 мм

Теплообменник НН №07 Ду 50

Макс. расход 40 куб.м./час

Макс. площадь теплообмена 7,96 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 50 мм

Теплообменник НН №14 Ду 50

Макс. расход 40 куб.м./час

Макс. площадь теплообмена 16,35 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 50 мм

Теплообменник НН №20 Ду 50

Макс. расход 40 куб.м./час

Макс. площадь теплообмена 22,89 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 50 мм

Теплообменник НН №19 Ду 65

Макс. расход 70 куб.м./час

Макс. площадь теплообмена 38,72 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 65 мм

Теплообменник НН №21 Ду 100

Макс. расход 160 куб.м./час

Макс. площадь теплообмена 56,16 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 100 мм

Теплообменник НН №22 Ду 100

Макс. расход 160 куб.м./час

Макс. площадь теплообмена 48,36 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 100 мм

Теплообменник НН №47 Ду 100

Макс. расход 160 куб.м./час

Макс. площадь теплообмена 117,00 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 100 мм

Теплообменник НН №41 Ду 150

Макс. расход 350 куб.м./час

Макс. площадь теплообмена 217,35 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 150 мм

Теплообменник НН №42 Ду 150

Макс. расход 350 куб.м./час

Макс. площадь теплообмена 176,18 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 150 мм

Теплообменник НН №62 Ду 150

Макс. расход 350 куб.м./час

Макс. площадь теплообмена 328,44 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 150 мм

Теплообменник HH №86 Ду 150

Макс. расход 350 куб.м./час

Макс. площадь теплообмена 591,30 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 150 мм

Теплообменник HH №110 Ду 150

Макс. расход 350 куб.м./час

Макс. площадь теплообмена 788,40 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 150 мм

Теплообменник HH №43 Ду 200

Макс. расход 650 куб.м./час

Макс. площадь теплообмена 314,64 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 200 мм

Теплообменник HH №65 Ду 200

Макс. расход 650 куб.м./час

Макс. площадь теплообмена 465,12 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 200 мм

Теплообменник HH №100 Ду 200

Макс. расход 650 куб.м./час

Макс. площадь теплообмена 666,00 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 200 мм

Теплообменник HH №130 Ду 200

Макс. расход 650 куб.м./час

Макс. площадь теплообмена 884,45 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 200 мм

Теплообменник HH №152 Ду 200

Макс. расход 650 куб.м./час

Макс. площадь теплообмена 1015,36 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 200 мм

Теплообменник HH №113 Ду 250

Макс. расход 1000 куб.м./час

Макс. площадь теплообмена 734,50 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 250 мм

Теплообменник HH №81 Ду 300

Макс. расход 1500 куб.м./час

Макс. площадь теплообмена 782,04 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 300 мм

Теплообменник HH №121 Ду 300

Макс. расход 1500 куб.м./час

Макс. площадь теплообмена 1170,54 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 300 мм

Теплообменник HH №188 Ду 300

Макс. расход 1500 куб.м./час

Макс. площадь теплообмена 1820,84 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 300 мм

Теплообменник HH №251 Ду 300

Макс. расход 1500 куб.м./час

Макс. площадь теплообмена 2443,87 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 300 мм

Теплообменник HH №145 Ду 400

Макс. расход 2500 куб.м./час

Макс. площадь теплообмена 1344,15 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 400 мм

Теплообменник HH №210 Ду 400

Макс. расход 2500 куб.м./час

Макс. площадь теплообмена 2044,03 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 400 мм

Теплообменник HH №201 Ду 500

Макс. расход 3800 куб.м./час

Макс. площадь теплообмена 1929,90 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 500 мм


Преимущества разборных пластинчатых теплообменников «Ридан»

  • Индивидуальный расчет каждого теплообменника с использованием собственного программного обеспечения.
  • Соблюдение собственной технической политики компании гарантирует работоспособность теплообменников.
  • Возможность доработки конструкции теплообменника под требования Заказчика.
  • Возможность использования теплообменников в процессах с применением агрессивных сред.
  • Средний срок изготовления разборного пластинчатого теплообменника — менее 3 дней.
  • Широкий типоразмерный ряд.
  • Комплектация теплообменников ответными фланцами требуемого типа.
  • Стойкость окрашивания теплообменного оборудования составляет более 10 лет.
  • Полное соответствие требованиям нормативных документов.
  • Оперативное гарантийное и постгарантийное обслуживание теплообменников во всех регионах страны.
