Теплообменник Ридан XB61 | |
Паяный теплообменник XB61 применяется в системах отопления, горячего водоснабжения, холодоснабжения для вентиляционных установок и кондиционеров. Паяные пластинчатые теплообменники изготавливаются из пластин разного типоразмера. В теплообменнике за счет разной конфигурации высокой турбулентности потока обеспечивается принцип самоочистки. Количество пластин зависит от требуемой теплопроизводительности, диапазона температур и допустимого перепада давлений и определяется в соответствии с программой по подбору теплообменников (НЕХ).
Теплообменник сертифицирован:
|
Технические характеристики теплообменник Ридан XB61
Характеристики | Тип | ||
H | M | L | |
Условное давление Py, бар | 25 | ||
Максимальная рабочая температура, °С | 180 | ||
Минимальная рабочая температура1), °С | -10 | ||
Среда | Вода/гликолевый раствор с концентрацией до 50% | ||
Объем одного канала, л | 0,14 | 0,175 | 0,234 |
Площадь поверхности теплообмена одной пластины, м2 | 0,117 | ||
Тип присоединения | Наружная трубная резьба по DIN ISO 228/1 | ||
Размер присоединения / длина патрубков | G 2 A - 52 мм | ||
Материал пластин | Нержавеющая сталь EN1.4404 (AISI316L) | ||
Материал припоя | Медь |
Номенклатура и кодовые номера для заказа теплообменников серии XB61
Паяный теплообменник XB61H

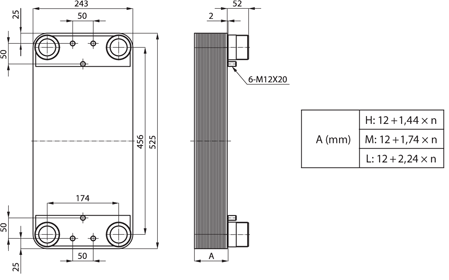

Кодовый номер | Кол-во пластин, шт. | A, мм | Площадь теплообмена, м2 | Масса нетто, кг |
004B1925 | 30 | 55,2 | 3,28 | 18,14 |
004B1926 | 36 | 63,84 | 3,98 | 19,89 |
004B1927 | 40 | 69,6 | 4,45 | 21,05 |
004B1928 | 50 | 84 | 5,62 | 23,87 |
004B1929 | 60 | 98,4 | 6,79 | 33,20 |
004B1930 | 70 | 112,8 | 7,96 | 29,69 |
004B1931 | 80 | 127,2 | 9,13 | 39,20 |
004B3452 | 90 | 141,6 | 10,30 | 36,00 |
004B3453 | 100 | 156 | 11,47 | 39,00 |
004B3454 | 110 | 170,4 | 12,64 | 42,00 |
004B3455 | 120 | 184,8 | 13,81 | 45,00 |
004B3456 | 140 | 213,6 | 16,15 | 51,00 |
004B3457 | 160 | 242,4 | 18,49 | 57,00 |
004B3458 | 180 | 271,2 | 20,83 | 63,00 |
004B3459 | 200 | 300 | 23,17 | 69,00 |
Паяный теплообменник XB61M
Кодовый номер | Кол-во пластин, шт. | A, мм | Площадь теплообмена, м2 | Масса нетто, кг |
004B1913 | 30 | 64,2 | 3,28 | 17,98 |
004B1914 | 36 | 74,64 | 3,98 | 16,00 |
004B1915 | 40 | 81,6 | 4,45 | 20,92 |
004B1916 | 50 | 99 | 5,62 | 23,93 |
004B1917 | 60 | 116,4 | 6,79 | 33,40 |
004B1918 | 70 | 133,8 | 7,96 | 29,84 |
004B1919 | 80 | 151,2 | 9,13 | 38,80 |
004B3444 | 90 | 168,6 | 10,30 | 36,00 |
004B3445 | 100 | 186 | 11,47 | 39,00 |
004B3446 | 110 | 203.4 | 12,64 | 42,00 |
004B3447 | 120 | 220.8 | 13,81 | 45,00 |
004B3448 | 140 | 255.6 | 16,15 | 51,00 |
004B3449 | 160 | 290.4 | 18,49 | 57,00 |
004B3450 | 180 | 325.2 | 20,83 | 63,00 |
004B3451 | 200 | 360 | 23,17 | 69,00 |
Паяный теплообменник XB61L
Кодовый номер | Кол-во пластин, шт. | A, мм | Площадь теплообмена, м2 | Масса нетто, кг |
004B1906 | 30 | 79,2 | 3,28 | 18,04 |
004B1907 | 36 | 92,64 | 3,98 | 32,80 |
004B1908 | 40 | 101,6 | 4,45 | 21,07 |
004B1909 | 50 | 124 | 5,62 | 24,14 |
004B1910 | 60 | 146,4 | 6,79 | 33,00 |
004B1911 | 70 | 168,8 | 7,96 | 29,91 |
004B1912 | 80 | 191,2 | 9,13 | 38,88 |
004B3436 | 90 | 213,6 | 10,30 | 36,00 |
004B3437 | 100 | 236 | 11,47 | 39,00 |
004B3438 | 110 | 258.4 | 12,64 | 42,00 |
004B3439 | 120 | 280.8 | 13,81 | 45,00 |
004B3440 | 140 | 325.6 | 16,15 | 51,00 |
004B3441 | 160 | 370.4 | 18,49 | 57,00 |
004B3442 | 180 | 415.2 | 20,83 | 63,00 |
004B3443 | 200 | 460 | 23,17 | 69,00 |
