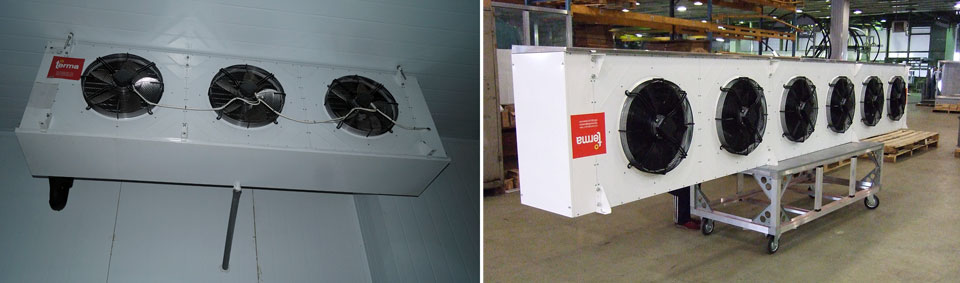

Воздухоохладители кубические TERMA серии UCR/UCW
Компания ТЕРМА представляет однопоточные воздухоохладители для коммерческого холода. Прочная и надёжная конструкция воздухоохладителей и проработка мельчайших деталей позволили разработать изделие отвечающее всем актуальным требованиям рынка. Изделия могут быть использованы в охлаждаемых рабочих зонах, холодных складах и хранилищах.
Кубические воздухоохладители TERMA UCR и UCW по оптимальным ценам с доставкой в любой регион России и стран СНГ.
Для расчета воздухоохладителя кубического необходимо заполнить опросный лист или выслать техническую спецификацию (технический расчет).
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru
Воздухоохладители имеют следующие модификации:
Фреон | Серия UCR: вода Серия UCW: гликоль |
Мощность (SC2): | 2,2…76,3 кВт |
Кол-во вентиляторов: | 1 - 6 |
Шаг рёбер: | 4,0; 5,5; 7,0 мм |
Опции по оттайке: | - без оттайки - оттайка электричеством - оттайка горячим газом - оттайка водой |
Индекс воздухоохладителя
1. Воздухоохладитель UC Кубический воздухоохладитель ТЕРМА 2. Хладагент R - фреон W - вода 3. Диаметр вентилятора 35 - 350мм; 40 - 400мм; 45 - 450мм; 50 - 500 мм 4. Кол-во вентиляторов 1…6 |
5. Число рядов C - 4 ряда; E - 6 рядов; G - 8 рядов 6. Шаг оребрения 40 - 4,0мм; 55 - 5,5мм; 70 - 7,0мм 7. Система оттайки HE - электрическая оттайка; HG - оттайка горячим газом; HW - оттайка горячей водой |
Характеристики охладителей
Модель | Мощность (SC2), кВт | Площадь поверхности, м2 | Расход воздуха, м3/час | Длина струи, м | Вентиляторы | Уровень звукового давления (на 5м), дБ(А) | Мощность оттайки Вт | Внутрен. объём, л | Масса, кг | |||||||||||||||
Кол-во | Потр. мощ- ность | Сила тока | Батарея | Поддон | ||||||||||||||||||||
|
||||||||||||||||||||||||
UCR.350._40 |
||||||||||||||||||||||||
UCR.351.C40 | 3,0 | 13,2 | 2700 | 13 | 1 | 0,16 | 0,7 | 42 | 1200 | 600 | 2,69 | 47 | ||||||||||||
UCR.351.E40 | 3,9 | 19,9 | 2400 | 12 | 1 | 0,16 | 0,7 | 42 | 1800 | 600 | 4,03 | 51 | ||||||||||||
UCR.351.G40 | 4,5 | 26,5 | 2200 | 11 | 1 | 0,16 | 0,7 | 42 | 2400 | 600 | 5,38 | 55 | ||||||||||||
UCR.352.C40 | 6,3 | 26,5 | 5300 | 13 | 2 | 0,32 | 1,4 | 45 | 2000 | 1000 | 4,89 | 75 | ||||||||||||
UCR.352.E40 | 8,1 | 39,7 | 4800 | 12 | 2 | 0,32 | 1,4 | 45 | 3000 | 1000 | 7,34 | 83 | ||||||||||||
UCR.352.G40 | 9,3 | 53,0 | 4400 | 11 | 2 | 0,32 | 1,4 | 45 | 4000 | 1000 | 9,79 | 91 | ||||||||||||
UCR.353.C40 | 9,4 | 39,7 | 7900 | 13 | 3 | 0,48 | 2,1 | 47 | 3000 | 1500 | 7,10 | 104 | ||||||||||||
UCR.353.E40 | 12,2 | 59,6 | 7200 | 12 | 3 | 0,48 | 2,1 | 47 | 4400 | 1500 | 10,65 | 116 | ||||||||||||
UCR.353.G40 | 14,1 | 79,5 | 6500 | 10 | 3 | 0,48 | 2,1 | 47 | 5900 | 1500 | 14,20 | 128 | ||||||||||||
UCR.354.C40 | 12,7 | 53,0 | 10500 | 13 | 4 | 0,64 | 2,8 | 48 | 3800 | 1900 | 9,31 | 132 | ||||||||||||
UCR.354.E40 | 16,4 | 79,5 | 9500 | 11 | 4 | 0,64 | 2,8 | 48 | 5600 | 1900 | 13,96 | 148 | ||||||||||||
UCR.354.G40 | 18,8 | 106,0 | 8700 | 10 | 4 | 0,64 | 2,8 | 48 | 7500 | 1900 | 18,61 | 164 | ||||||||||||
UCR.355.C40 | 15,8 | 66,2 | 13100 | 13 | 5 | 0,8 | 3,5 | 49 | 4600 | 2300 | 11,51 | 162 | ||||||||||||
UCR.355.E40 | 20,6 | 99,4 | 11900 | 11 | 5 | 0,8 | 3,5 | 49 | 7000 | 2300 | 17,27 | 182 | ||||||||||||
UCR.355.G40 | 23,6 | 132,5 | 10800 | 10 | 5 | 0,8 | 3,5 | 49 | 9300 | 2300 | 23,03 | 201 | ||||||||||||
UCR.356.C40 | 18,4 | 79,5 | 15700 | 13 | 6 | 0,96 | 4,2 | 50 | 5700 | 2800 | 13,72 | 192 | ||||||||||||
UCR.356.E40 | 24,0 | 119,2 | 14200 | 11 | 6 | 0,96 | 4,2 | 50 | 8500 | 2800 | 20,58 | 215 | ||||||||||||
UCR.356.G40 | 27,8 | 159,0 | 13000 | 10 | 6 | 0,96 | 4,2 | 50 | 11400 | 2800 | 27,44 | 238 | ||||||||||||
UCR.350._55 | ||||||||||||||||||||||||
UCR.351.C55 | 2,5 | 9,9 | 2800 | 14 | 1 | 0,16 | 0,7 | 42 | 1200 | 600 | 2,69 | 45 | ||||||||||||
UCR.351.E55 | 3,4 | 14,8 | 2600 | 13 | 1 | 0,16 | 0,7 | 42 | 1800 | 600 | 4,03 | 49 | ||||||||||||
UCR.351.G55 | 3,9 | 19,7 | 2400 | 12 | 1 | 0,16 | 0,7 | 42 | 2400 | 600 | 5,38 | 52 | ||||||||||||
UCR.352.C55 | 5,3 | 19,7 | 5500 | 13 | 2 | 0,32 | 1,4 | 45 | 2000 | 1000 | 4,89 | 72 | ||||||||||||
UCR.352.E55 | 7,1 | 29,6 | 5100 | 12 | 2 | 0,32 | 1,4 | 45 | 3000 | 1000 | 7,34 | 79 | ||||||||||||
UCR.352.G55 | 8,4 | 39,5 | 4700 | 11 | 2 | 0,32 | 1,4 | 45 | 4000 | 1000 | 9,79 | 85 | ||||||||||||
UCR.353.C55 | 8,1 | 29,6 | 8200 | 13 | 3 | 0,48 | 2,1 | 47 | 3000 | 1500 | 7,10 | 101 | ||||||||||||
UCR.353.E55 | 10,8 | 44,4 | 7600 | 12 | 3 | 0,48 | 2,1 | 47 | 4400 | 1500 | 10,65 | 111 | ||||||||||||
UCR.353.G55 | 12,6 | 59,2 | 7000 | 11 | 3 | 0,48 | 2,1 | 47 | 5900 | 1500 | 14,20 | 121 | ||||||||||||
UCR.354.C55 | 10,7 | 39,5 | 10900 | 13 | 4 | 0,64 | 2,8 | 48 | 3800 | 1900 | 9,31 | 127 | ||||||||||||
UCR.354.E55 | 14,3 | 59,2 | 10100 | 12 | 4 | 0,64 | 2,8 | 48 | 5600 | 1900 | 13,96 | 141 | ||||||||||||
UCR.354.G55 | 16,8 | 79,0 | 9300 | 11 | 4 | 0,64 | 2,8 | 48 | 7500 | 1900 | 18,61 | 154 | ||||||||||||
UCR.355.C55 | 13,6 | 49,4 | 13600 | 13 | 5 | 0,8 | 3,5 | 49 | 4600 | 2300 | 11,51 | 156 | ||||||||||||
UCR.355.E55 | 18,2 | 74,0 | 12600 | 12 | 5 | 0,8 | 3,5 | 49 | 7000 | 2300 | 17,27 | 172 | ||||||||||||
UCR.355.G55 | 21,4 | 98,7 | 11600 | 11 | 5 | 0,8 | 3,5 | 49 | 9300 | 2300 | 23,03 | 189 | ||||||||||||
UCR.356.C55 | 16,0 | 59,2 | 16300 | 13 | 6 | 0,96 | 4,2 | 50 | 5700 | 2800 | 13,72 | 184 | ||||||||||||
UCR.356.E55 | 21,4 | 88,9 | 15100 | 12 | 6 | 0,96 | 4,2 | 50 | 8500 | 2800 | 20,58 | 204 | ||||||||||||
UCR.356.G55 | 25,3 | 118,5 | 13900 | 11 | 6 | 0,96 | 4,2 | 50 | 11400 | 2800 | 27,44 | 223 | ||||||||||||
UCR.350._70 | ||||||||||||||||||||||||
UCR.351.C70 | 2,2 | 7,9 | 2800 | 14 | 1 | 0,16 | 0,7 | 42 | 1200 | 600 | 2,69 | 45 | ||||||||||||
UCR.351.E70 | 2,9 | 11,9 | 2700 | 13 | 1 | 0,16 | 0,7 | 42 | 1800 | 600 | 4,03 | 48 | ||||||||||||
UCR.351.G70 | 3,4 | 15,9 | 2500 | 12 | 1 | 0,16 | 0,7 | 42 | 2400 | 600 | 5,38 | 51 | ||||||||||||
UCR.352.C70 | 4,7 | 15,9 | 5600 | 14 | 2 | 0,32 | 1,4 | 45 | 2000 | 1000 | 4,89 | 71 | ||||||||||||
UCR.352.E70 | 6,4 | 23,8 | 5200 | 13 | 2 | 0,32 | 1,4 | 45 | 3000 | 1000 | 7,34 | 77 | ||||||||||||
UCR.352.G70 | 7,6 | 31,8 | 4900 | 12 | 2 | 0,32 | 1,4 | 45 | 4000 | 1000 | 9,79 | 83 | ||||||||||||
UCR.353.C70 | 7,1 | 23,8 | 8400 | 14 | 3 | 0,48 | 2,1 | 47 | 3000 | 1500 | 7,10 | 98 | ||||||||||||
UCR.353.E70 | 9,6 | 35,7 | 7800 | 13 | 3 | 0,48 | 2,1 | 47 | 4400 | 1500 | 10,65 | 107 | ||||||||||||
UCR.353.G70 | 11,4 | 47,7 | 7300 | 12 | 3 | 0,48 | 2,1 | 47 | 5900 | 1500 | 14,20 | 116 | ||||||||||||
UCR.354.C70 | 9,4 | 31,8 | 11200 | 14 | 4 | 0,64 | 2,8 | 48 | 3800 | 1900 | 9,31 | 125 | ||||||||||||
UCR.354.E70 | 12,7 | 47,7 | 10400 | 13 | 4 | 0,64 | 2,8 | 48 | 5600 | 1900 | 13,96 | 136 | ||||||||||||
UCR.354.G70 | 15,2 | 63,6 | 9700 | 12 | 4 | 0,64 | 2,8 | 48 | 7500 | 1900 | 18,61 | 148 | ||||||||||||
UCR.355.C70 | 12,0 | 39,7 | 13900 | 14 | 5 | 0,8 | 3,5 | 49 | 4600 | 2300 | 11,51 | 152 | ||||||||||||
UCR.355.E70 | 16,2 | 59,6 | 12900 | 13 | 5 | 0,8 | 3,5 | 49 | 7000 | 2300 | 17,27 | 167 | ||||||||||||
UCR.355.G70 | 19,5 | 79,4 | 12100 | 12 | 5 | 0,8 | 3,5 | 49 | 9300 | 2300 | 23,03 | 182 | ||||||||||||
UCR.356.C70 | 14,2 | 47,7 | 16700 | 14 | 6 | 0,96 | 4,2 | 50 | 5700 | 2800 | 13,72 | 180 | ||||||||||||
UCR.356.E70 | 19,2 | 71,5 | 15500 | 13 | 6 | 0,96 | 4,2 | 50 | 8500 | 2800 | 20,58 | 197 | ||||||||||||
UCR.356.G70 | 23,1 | 95,3 | 14500 | 12 | 6 | 0,96 | 4,2 | 50 | 11400 | 2800 | 27,44 | 214 | ||||||||||||
|
||||||||||||||||||||||||
UCR.400._40 | ||||||||||||||||||||||||
UCR.401.C40 | 4,3 | 18,8 | 3600 | 15 | 1 | 0,16 | 0,73 | 44 | 1800 | 600 | 3,71 | 56 | ||||||||||||
UCR.401.E40 | 5,6 | 28,2 | 3300 | 14 | 1 | 0,16 | 0,73 | 44 | 2400 | 600 | 5,56 | 62 | ||||||||||||
UCR.401.G40 | 6,5 | 37,6 | 3100 | 13 | 1 | 0,16 | 0,73 | 44 | 3000 | 600 | 7,41 | 67 | ||||||||||||
UCR.402.C40 | 8,7 | 37,6 | 7200 | 15 | 2 | 0,32 | 1,46 | 47 | 3500 | 1200 | 6,84 | 91 | ||||||||||||
UCR.402.E40 | 11,4 | 56,4 | 6600 | 14 | 2 | 0,32 | 1,46 | 47 | 4600 | 1200 | 10,25 | 102 | ||||||||||||
UCR.402.G40 | 13,2 | 75,2 | 6200 | 13 | 2 | 0,32 | 1,46 | 47 | 5800 | 1200 | 13,67 | 114 | ||||||||||||
UCR.403.C40 | 13,1 | 56,4 | 10700 | 15 | 3 | 0,48 | 2,19 | 49 | 5000 | 1700 | 9,96 | 128 | ||||||||||||
UCR.403.E40 | 17,1 | 84,6 | 9900 | 14 | 3 | 0,48 | 2,19 | 49 | 6700 | 1700 | 14,95 | 145 | ||||||||||||
UCR.403.G40 | 19,9 | 112,7 | 9200 | 13 | 3 | 0,48 | 2,19 | 49 | 8400 | 1700 | 19,93 | 162 | ||||||||||||
UCR.404.C40 | 17,7 | 75,2 | 14300 | 15 | 4 | 0,64 | 2,92 | 50 | 6500 | 2200 | 13,09 | 164 | ||||||||||||
UCR.404.E40 | 22,8 | 112,7 | 13100 | 14 | 4 | 0,64 | 2,92 | 50 | 8600 | 2200 | 19,64 | 186 | ||||||||||||
UCR.404.G40 | 26,8 | 150,3 | 12200 | 13 | 4 | 0,64 | 2,92 | 50 | 10800 | 2200 | 26,19 | 208 | ||||||||||||
UCR.405.C40 | 21,4 | 93,9 | 17800 | 15 | 5 | 0,8 | 3,65 | 51 | 8500 | 2800 | 16,22 | 201 | ||||||||||||
UCR.405.E40 | 27,5 | 140,9 | 16400 | 14 | 5 | 0,8 | 3,65 | 51 | 11400 | 2800 | 24,33 | 228 | ||||||||||||
UCR.405.G40 | 32,8 | 187,9 | 15300 | 13 | 5 | 0,8 | 3,65 | 51 | 14200 | 2800 | 32,45 | 256 | ||||||||||||
UCR.406.C40 | 26,3 | 112,7 | 21300 | 15 | 6 | 0,96 | 4,38 | 52 | 9600 | 3200 | 19,35 | 237 | ||||||||||||
UCR.406.E40 | 34,1 | 169,1 | 19600 | 14 | 6 | 0,96 | 4,38 | 52 | 12800 | 3200 | 29,03 | 271 | ||||||||||||
UCR.406.G40 | 39,5 | 225,5 | 18300 | 13 | 6 | 0,96 | 4,38 | 52 | 16000 | 3200 | 38,70 | 304 | ||||||||||||
|
||||||||||||||||||||||||
UCR.450._55 | ||||||||||||||||||||||||
UCR.451.C55 | 5,3 | 18,8 | 6000 | 23 | 1 | 0,38 | 1,8 | 46 | 3200 | 800 | 4,89 | 65 | ||||||||||||
UCR.451.E55 | 7,3 | 28,3 | 5600 | 21 | 1 | 0,38 | 1,8 | 46 | 4000 | 800 | 7,33 | 72 | ||||||||||||
UCR.451.G55 | 8,7 | 37,7 | 5300 | 20 | 1 | 0,38 | 1,8 | 46 | 4700 | 800 | 9,77 | 78 | ||||||||||||
UCR.452.C55 | 10,7 | 37,7 | 11900 | 23 | 2 | 0,76 | 3,6 | 49 | 5300 | 1300 | 9,10 | 108 | ||||||||||||
UCR.452.E55 | 14,5 | 56,5 | 11200 | 21 | 2 | 0,76 | 3,6 | 49 | 6600 | 1300 | 13,65 | 121 | ||||||||||||
UCR.452.G55 | 17,4 | 75,4 | 10500 | 20 | 2 | 0,76 | 3,6 | 49 | 7900 | 1300 | 18,20 | 133 | ||||||||||||
UCR.453.C55 | 16,3 | 56,5 | 17700 | 23 | 3 | 1,14 | 5,4 | 51 | 7500 | 1900 | 13,31 | 152 | ||||||||||||
UCR.453.E55 | 22,0 | 84,8 | 16700 | 21 | 3 | 1,14 | 5,4 | 51 | 9400 | 1900 | 19,97 | 171 | ||||||||||||
UCR.453.G55 | 26,5 | 113,1 | 15700 | 20 | 3 | 1,14 | 5,4 | 51 | 11300 | 1900 | 26,62 | 190 | ||||||||||||
UCR.454.C55 | 21,3 | 75,4 | 23500 | 22 | 4 | 1,52 | 7,2 | 52 | 10100 | 2500 | 17,52 | 195 | ||||||||||||
UCR.454.E55 | 29,1 | 113,1 | 22100 | 21 | 4 | 1,52 | 7,2 | 52 | 12600 | 2500 | 26,28 | 220 | ||||||||||||
UCR.454.G55 | 35,1 | 150,8 | 20800 | 20 | 4 | 1,52 | 7,2 | 52 | 15100 | 2500 | 35,04 | 245 | ||||||||||||
UCR.455.C55 | 27,0 | 94,2 | 29400 | 22 | 5 | 1,9 | 9 | 53 | 12800 | 3200 | 21,73 | 240 | ||||||||||||
UCR.455.E55 | 36,5 | 141,4 | 27600 | 21 | 5 | 1,9 | 9 | 53 | 16000 | 3200 | 32,60 | 271 | ||||||||||||
UCR.455.G55 | 43,5 | 188,5 | 26000 | 20 | 5 | 1,9 | 9 | 53 | 19200 | 3200 | 43,47 | 302 | ||||||||||||
UCR.456.C55 | 32,5 | 113,1 | 35100 | 22 | 6 | 2,28 | 10,8 | 54 | 14900 | 3700 | 25,95 | 284 | ||||||||||||
UCR.456.E55 | 44,1 | 169,6 | 33100 | 21 | 6 | 2,28 | 10,8 | 54 | 18700 | 3700 | 38,92 | 321 | ||||||||||||
UCR.456.G55 | 52,8 | 226,2 | 31100 | 20 | 6 | 2,28 | 10,8 | 54 | 22400 | 3700 | 51,89 | 358 | ||||||||||||
UCR.450._70 | ||||||||||||||||||||||||
UCR.451.C70 | 4,6 | 15,2 | 6100 | 23 | 1 | 0,38 | 1,8 | 46 | 3200 | 800 | 4,89 | 64 | ||||||||||||
UCR.451.E70 | 6,5 | 22,7 | 5800 | 22 | 1 | 0,38 | 1,8 | 46 | 4000 | 800 | 7,33 | 70 | ||||||||||||
UCR.451.G70 | 7,8 | 30,3 | 5500 | 21 | 1 | 0,38 | 1,8 | 46 | 4700 | 800 | 9,77 | 76 | ||||||||||||
UCR.452.C70 | 9,3 | 30,3 | 12100 | 23 | 2 | 0,76 | 3,6 | 49 | 5300 | 1300 | 9,10 | 105 | ||||||||||||
UCR.452.E70 | 12,8 | 45,5 | 11400 | 22 | 2 | 0,76 | 3,6 | 49 | 6600 | 1300 | 13,65 | 116 | ||||||||||||
UCR.452.G70 | 15,6 | 60,7 | 10900 | 21 | 2 | 0,76 | 3,6 | 49 | 7900 | 1300 | 18,20 | 128 | ||||||||||||
UCR.453.C70 | 14,2 | 45,5 | 18000 | 23 | 3 | 1,14 | 5,4 | 51 | 7500 | 1900 | 13,31 | 148 | ||||||||||||
UCR.453.E70 | 19,5 | 68,2 | 17100 | 22 | 3 | 1,14 | 5,4 | 51 | 9400 | 1900 | 19,97 | 165 | ||||||||||||
UCR.453.G70 | 23,8 | 91,0 | 16200 | 21 | 3 | 1,14 | 5,4 | 51 | 11300 | 1900 | 26,62 | 182 | ||||||||||||
UCR.454.C70 | 19,0 | 60,7 | 23900 | 23 | 4 | 1,52 | 7,2 | 52 | 10100 | 2500 | 17,52 | 190 | ||||||||||||
UCR.454.E70 | 26,2 | 91,0 | 22700 | 22 | 4 | 1,52 | 7,2 | 52 | 12600 | 2500 | 26,28 | 212 | ||||||||||||
UCR.454.G70 | 32,0 | 121,3 | 21500 | 20 | 4 | 1,52 | 7,2 | 52 | 15100 | 2500 | 35,04 | 234 | ||||||||||||
UCR.455.C70 | 23,6 | 75,8 | 29900 | 23 | 5 | 1,9 | 9 | 53 | 12800 | 3200 | 21,73 | 233 | ||||||||||||
UCR.455.E70 | 32,3 | 113,7 | 28300 | 22 | 5 | 1,9 | 9 | 53 | 16000 | 3200 | 32,60 | 260 | ||||||||||||
UCR.455.G70 | 39,1 | 151,7 | 26800 | 20 | 5 | 1,9 | 9 | 53 | 19200 | 3200 | 43,47 | 288 | ||||||||||||
UCR.456.C70 | 28,6 | 91,0 | 35800 | 23 | 6 | 2,28 | 10,8 | 54 | 14900 | 3700 | 25,95 | 275 | ||||||||||||
UCR.456.E70 | 39,4 | 136,5 | 33900 | 22 | 6 | 2,28 | 10,8 | 54 | 18700 | 3700 | 38,92 | 308 | ||||||||||||
UCR.456.G70 | 47,8 | 182,0 | 32100 | 20 | 6 | 2,28 | 10,8 | 54 | 22400 | 3700 | 51,89 | 342 | ||||||||||||
|
||||||||||||||||||||||||
UCR.500._40 | ||||||||||||||||||||||||
UCR.501.C40 | 8,2 | 32,8 | 7700 | 27 | 1 | 0,71 | 3,1 | 48 | 3200 | 1600 | 6,23 | 88 | ||||||||||||
UCR.501.E40 | 11,0 | 49,1 | 7200 | 25 | 1 | 0,71 | 3,1 | 48 | 4700 | 1600 | 9,34 | 98 | ||||||||||||
UCR.501.G40 | 12,9 | 65,5 | 6700 | 23 | 1 | 0,71 | 3,1 | 48 | 6300 | 1600 | 12,45 | 108 | ||||||||||||
UCR.502.C40 | 16,7 | 65,5 | 15300 | 26 | 2 | 1,42 | 6,2 | 51 | 5900 | 3000 | 11,68 | 150 | ||||||||||||
UCR.502.E40 | 22,3 | 98,3 | 14300 | 25 | 2 | 1,42 | 6,2 | 51 | 8900 | 3000 | 17,52 | 169 | ||||||||||||
UCR.502.G40 | 26,2 | 131,0 | 13400 | 23 | 2 | 1,42 | 6,2 | 51 | 11800 | 3000 | 23,36 | 189 | ||||||||||||
UCR.503.C40 | 24,8 | 98,3 | 22800 | 26 | 3 | 2,13 | 9,3 | 53 | 8600 | 4300 | 17,14 | 214 | ||||||||||||
UCR.503.E40 | 33,7 | 147,4 | 21400 | 25 | 3 | 2,13 | 9,3 | 53 | 13000 | 4300 | 25,71 | 243 | ||||||||||||
UCR.503.G40 | 39,2 | 196,6 | 19900 | 23 | 3 | 2,13 | 9,3 | 53 | 17300 | 4300 | 34,27 | 272 | ||||||||||||
UCR.504.C40 | 33,1 | 131,0 | 30300 | 26 | 4 | 2,84 | 12,4 | 54 | 11400 | 5700 | 22,59 | 276 | ||||||||||||
UCR.504.E40 | 44,3 | 196,6 | 28400 | 24 | 4 | 2,84 | 12,4 | 54 | 17000 | 5700 | 33,89 | 314 | ||||||||||||
UCR.504.G40 | 52,2 | 262,1 | 26500 | 23 | 4 | 2,84 | 12,4 | 54 | 22700 | 5700 | 45,19 | 353 | ||||||||||||
UCR.505.C40 | 41,4 | 163,8 | 37800 | 26 | 5 | 3,55 | 15,5 | 55 | 14100 | 7000 | 28,05 | 339 | ||||||||||||
UCR.505.E40 | 55,4 | 245,7 | 35400 | 24 | 5 | 3,55 | 15,5 | 55 | 21100 | 7000 | 42,07 | 387 | ||||||||||||
UCR.505.G40 | 65,3 | 327,6 | 33000 | 23 | 5 | 3,55 | 15,5 | 55 | 28200 | 7000 | 56,10 | 435 | ||||||||||||
UCR.506.C40 | 48,0 | 196,6 | 45300 | 26 | 6 | 4,26 | 18,6 | 56 | 20000 | 10000 | 33,50 | 403 | ||||||||||||
UCR.506.E40 | 64,3 | 294,9 | 42400 | 24 | 6 | 4,26 | 18,6 | 56 | 30000 | 10000 | 50,26 | 460 | ||||||||||||
UCR.506.G40 | 76,3 | 393,1 | 39500 | 23 | 6 | 4,26 | 18,6 | 56 | 40000 | 10000 | 67,01 | 518 | ||||||||||||
UCR.500._55 | ||||||||||||||||||||||||
UCR.501.C55 | 6,9 | 24,4 | 7900 | 27 | 1 | 0,71 | 3,1 | 48 | 3200 | 1600 | 6,23 | 85 | ||||||||||||
UCR.501.E55 | 9,4 | 36,6 | 7500 | 26 | 1 | 0,71 | 3,1 | 48 | 4700 | 1600 | 9,34 | 93 | ||||||||||||
UCR.501.G55 | 11,4 | 48,8 | 7100 | 24 | 1 | 0,71 | 3,1 | 48 | 6300 | 1600 | 12,45 | 102 | ||||||||||||
UCR.502.C55 | 14,2 | 48,8 | 15700 | 27 | 2 | 1,42 | 6,2 | 51 | 5900 | 3000 | 11,68 | 144 | ||||||||||||
UCR.502.E55 | 19,4 | 73,2 | 14800 | 25 | 2 | 1,42 | 6,2 | 51 | 8900 | 3000 | 17,52 | 160 | ||||||||||||
UCR.502.G55 | 23,3 | 97,7 | 14100 | 24 | 2 | 1,42 | 6,2 | 51 | 11800 | 3000 | 23,36 | 176 | ||||||||||||
UCR.503.C55 | 21,3 | 73,2 | 23400 | 27 | 3 | 2,13 | 9,3 | 53 | 8600 | 4300 | 17,14 | 204 | ||||||||||||
UCR.503.E55 | 29,3 | 109,9 | 22100 | 25 | 3 | 2,13 | 9,3 | 53 | 13000 | 4300 | 25,71 | 229 | ||||||||||||
UCR.503.G55 | 35,1 | 146,5 | 21000 | 24 | 3 | 2,13 | 9,3 | 53 | 17300 | 4300 | 34,27 | 253 | ||||||||||||
UCR.504.C55 | 27,8 | 97,7 | 31100 | 27 | 4 | 2,84 | 12,4 | 54 | 11400 | 5700 | 22,59 | 263 | ||||||||||||
UCR.504.E55 | 38,1 | 146,5 | 29400 | 25 | 4 | 2,84 | 12,4 | 54 | 17000 | 5700 | 33,89 | 295 | ||||||||||||
UCR.504.G55 | 46,1 | 195,3 | 27900 | 24 | 4 | 2,84 | 12,4 | 54 | 22700 | 5700 | 45,19 | 328 | ||||||||||||
UCR.505.C55 | 35,4 | 122,1 | 38800 | 27 | 5 | 3,55 | 15,5 | 55 | 14100 | 7000 | 28,05 | 324 | ||||||||||||
UCR.505.E55 | 48,3 | 183,1 | 36700 | 25 | 5 | 3,55 | 15,5 | 55 | 21100 | 7000 | 42,07 | 364 | ||||||||||||
UCR.505.G55 | 58,5 | 244,1 | 34800 | 24 | 5 | 3,55 | 15,5 | 55 | 28200 | 7000 | 56,10 | 404 | ||||||||||||
UCR.506.C55 | 41,8 | 146,5 | 46400 | 27 | 6 | 4,26 | 18,6 | 56 | 20000 | 10000 | 33,50 | 384 | ||||||||||||
UCR.506.E55 | 57,0 | 219,7 | 43900 | 25 | 6 | 4,26 | 18,6 | 56 | 30000 | 10000 | 50,26 | 432 | ||||||||||||
UCR.506.G55 | 69,2 | 293,0 | 41600 | 24 | 6 | 4,26 | 18,6 | 56 | 40000 | 10000 | 67,01 | 480 | ||||||||||||
UCR.500._70 | ||||||||||||||||||||||||
UCR.501.C70 | 6,0 | 19,6 | 8000 | 28 | 1 | 0,71 | 3,1 | 48 | 3200 | 1600 | 6,23 | 83 | ||||||||||||
UCR.501.E70 | 8,3 | 29,5 | 7600 | 26 | 1 | 0,71 | 3,1 | 48 | 4700 | 1600 | 9,34 | 91 | ||||||||||||
UCR.501.G70 | 10,2 | 39,3 | 7300 | 25 | 1 | 0,71 | 3,1 | 48 | 6300 | 1600 | 12,45 | 98 | ||||||||||||
UCR.502.C70 | 12,4 | 39,3 | 15900 | 27 | 2 | 1,42 | 6,2 | 51 | 5900 | 3000 | 11,68 | 140 | ||||||||||||
UCR.502.E70 | 17,2 | 58,9 | 15100 | 26 | 2 | 1,42 | 6,2 | 51 | 8900 | 3000 | 17,52 | 155 | ||||||||||||
UCR.502.G70 | 20,9 | 78,6 | 14500 | 25 | 2 | 1,42 | 6,2 | 51 | 11800 | 3000 | 23,36 | 169 | ||||||||||||
UCR.503.C70 | 18,7 | 58,9 | 23700 | 27 | 3 | 2,13 | 9,3 | 53 | 8600 | 4300 | 17,14 | 199 | ||||||||||||
UCR.503.E70 | 26,0 | 88,4 | 22600 | 26 | 3 | 2,13 | 9,3 | 53 | 13000 | 4300 | 25,71 | 221 | ||||||||||||
UCR.503.G70 | 31,7 | 117,9 | 21600 | 25 | 3 | 2,13 | 9,3 | 53 | 17300 | 4300 | 34,27 | 242 | ||||||||||||
UCR.504.C70 | 24,2 | 78,6 | 31600 | 27 | 4 | 2,84 | 12,4 | 54 | 11400 | 5700 | 22,59 | 256 | ||||||||||||
UCR.504.E70 | 33,6 | 117,9 | 30100 | 26 | 4 | 2,84 | 12,4 | 54 | 17000 | 5700 | 33,89 | 285 | ||||||||||||
UCR.504.G70 | 41,3 | 157,2 | 28700 | 25 | 4 | 2,84 | 12,4 | 54 | 22700 | 5700 | 45,19 | 313 | ||||||||||||
UCR.505.C70 | 31,1 | 98,2 | 39400 | 27 | 5 | 3,55 | 15,5 | 55 | 14100 | 7000 | 28,05 | 315 | ||||||||||||
UCR.505.E70 | 43,0 | 147,3 | 37500 | 26 | 5 | 3,55 | 15,5 | 55 | 21100 | 7000 | 42,07 | 351 | ||||||||||||
UCR.505.G70 | 52,8 | 196,4 | 35800 | 25 | 5 | 3,55 | 15,5 | 55 | 28200 | 7000 | 56,10 | 386 | ||||||||||||
UCR.506.C70 | 37,1 | 117,9 | 47100 | 27 | 6 | 4,26 | 18,6 | 56 | 20000 | 10000 | 33,50 | 373 | ||||||||||||
UCR.506.E70 | 51,3 | 176,8 | 44800 | 26 | 6 | 4,26 | 18,6 | 56 | 30000 | 10000 | 50,26 | 416 | ||||||||||||
UCR.506.G70 | 63,1 | 235,7 | 42800 | 25 | 6 | 4,26 | 18,6 | 56 | 40000 | 10000 | 67,01 | 459 |
Подбор воздухоохладителей
Таблица 1. Расчётные условия по стандарту EN 328.
Стандартные условия | Tвоздуха на входе, °C | Влажность, % | T кипения, °C | Температурный напор (dT), К |
SC1 | +10 | 85 | 0 | 10 |
SC2 | 0 | 85 | -8 | 8 |
SC3 | -18 | 95 | -25 | 7 |
SC4 | -25 | 95 | -31 | 6 |
SC5 | -34 | 95 | -40 | 6 |
Таблица 2. k1 - поправочный коэффициент в зависимости от температуры воздуха на входе и температурного напора dT.
dT, К | Температура воздуха на входе в воздухоохладитель, °C | ||||||||||||||
-35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | +1 | +2 | +3 | +4 | +5 | +10 | +12 | |
10 | 1,087 | 1,087 | 1,099 | 1,129 | 1,159 | 1,190 | 1,220 | 1,250 | 1,293 | 1,337 | 1,380 | 1,424 | 1,467 | 1,467 | 1,467 |
9 | 0,978 | 0,978 | 0,989 | 1,016 | 1,043 | 1,071 | 1,098 | 1,125 | 1,164 | 1,203 | 1,243 | 1,282 | 1,321 | 1,321 | 1,321 |
8 | 0,870 | 0,870 | 0,879 | 0,903 | 0,928 | 0,952 | 0,976 | 1,000 | 1,035 | 1,070 | 1,104 | 1,139 | 1,174 | 1,174 | 1,174 |
7 | 0,761 | 0,761 | 0,769 | 0,790 | 0,812 | 0,833 | 0,854 | 0,875 | 0,905 | 0,936 | 0,966 | 0,997 | 1,027 | 1,027 | 1,027 |
6 | 0,652 | 0,652 | 0,659 | 0,678 | 0,696 | 0,714 | 0,732 | 0,750 | 0,776 | 0,802 | 0,828 | 0,854 | 0,880 | 0,880 | 0,880 |
5 | 0,543 | 0,543 | 0,550 | 0,565 | 0,580 | 0,595 | 0,610 | 0,625 | 0,647 | 0,669 | 0,690 | 0,712 | 0,734 | 0,734 | 0,734 |
4 | 0,435 | 0,435 | 0,440 | 0,452 | 0,464 | 0,476 | 0,488 | 0,500 | 0,517 | 0,535 | 0,552 | 0,570 | 0,587 | 0,587 | 0,58 |
Таблица 3. K2 - поправочный коэффициент в зависимости от применяемого хладагента и температуры воздуха на входе.
dT, К | Температура воздуха на входе в воздухоохладитель, °C | ||||||||||||||
-35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | +1 | +2 | +3 | +4 | +5 | +10 | +12 | |
R507A | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 |
R404A | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
R134a | - | - | - | - | 0,86 | 0,88 | 0,89 | 0,91 | 0,91 | 0,91 | 0,92 | 0,92 | 0,92 | 0,93 | 0,93 |
R22 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 |
Пример 1. Расчет производительности воздухоохладителя для условий отличных от SC2.
Выбираем модель воздухоохладителя UCR503.E40
Температура воздуха на входе в воздухоохладитель +12°С
Температурный напор DT1 = 10 К, хладагент R134a
Пример 2.Выбор воздухоохладителя требуемой производительности.
Требуемая производительность Qo = 24,0 кВт
Шаг ребер - 5,5 мм
Температура воздуха на входе в воздухоохладитель -20°С
Температурный напор DT1 = 7 К, хладагент R507A
Проведём расчёт производительности UCR503.G55 на требуемом режиме.
- Опросный лист Водухоохладитель
- Опросный лист Драйкулер
- Опросный лист Конденсатор
- Опросный лист ТО испаритель
- Опросный лист ТО
