Теплообменник Ридан HH №201 Ду 500 | |
Макс. расход 3800 куб.м./час Макс. площадь теплообмена 1929,90 кв.м. Давление 25 бар. Соединение фланцевое: диаметр Dу 500 мм |
Теплообменник Ридан НН №201 ДУ 500 – это надежная и эффективная отопительная установка, предназначенная для работы с жидкими или газообразными теплоносителями при рабочем давлении не более 25 бар. Теплоноситель, который может перемещаться в системе должен иметь температуру не ниже -30°С и не более +200°С.
Оборудование Ридан НН №201 ДУ 500 является инновационной разборной установкой, что делает его еще более практичным и выделяет на фоне аналогичных установок, на рынке отопительного оборудования.
Технические характеристики теплообменника Ридан HH №201 Ду 500
Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | 2D чертеж | 3D модель | |||
L | L1 | L2 | размер | кол-во, шт. | ||||||
Расчетное давление 1,0 МПа (10 кгс/см2) |
||||||||||
НН№201 общепромышленное/ специальное исполнение |
1 | 1295 | 1215 | 1000 | М36 | 18 | 11-91 | 6160 | ||
2 | 1795 | 1715 | 1500 | 92-173 | 7500 | |||||
3 | 2295 | 2215 | 2000 | 174-255 | 8800 | |||||
4 | 2860 | 2710 | 2500 | 256-337 | 10320 | |||||
5 | 3360 | 3200 | 3000 | 338-419 | 11690 | |||||
6 | 4360 | 4210 | 4000 | 420-583 | 14380 | |||||
7 | 5385 | 5235 | 5000 | 584-747 | 17300 | |||||
8 | 6385 | 6235 | 6000 | 748-921 | 20200 |

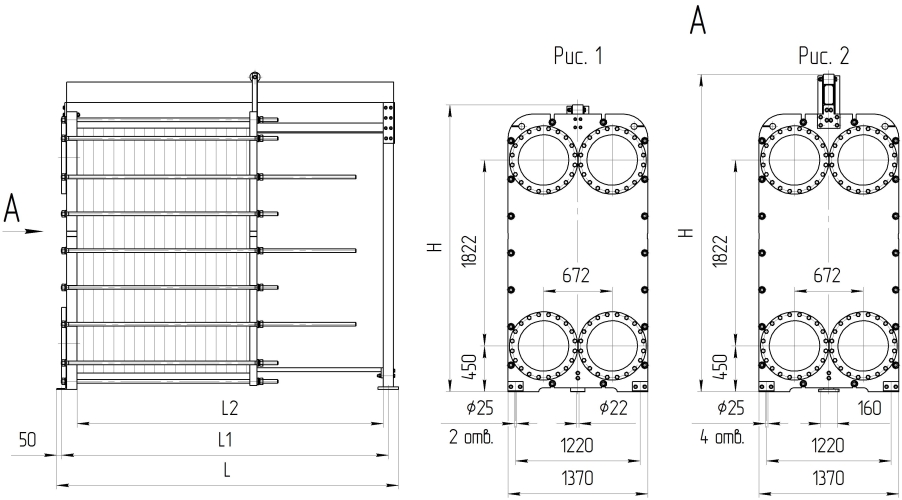

Размер H: рамы №1-№3 — 2812 мм, рамы №4-№6 — 3112 мм, рамы №7-№8 — 3212 мм.
Рис. 1 — рамы №1-№3, Рис. 2 — рамы №4-№8.
- рабочая температура начинается с –30 и допускается до уровня +200 °С;
- максимальное рабочее давление около 25 бар;
- используемые материал прокладок - Nitrile, EPDM, Silicone, Viton;
- материал пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
В работе данная модель неприхотлива и может бесперебойно работать даже при постоянных вибрациях и регулярных гидроударах. Отлично функционирует и со слабозагрязненными теплоносителями. Не требует регулярного обслуживания и частой чистки. Без замены прокладок может работать несколько лет, не доставляя владельцу оборудования каких-либо проблем.
